世界創架空乘人裝置鋼絲繩探傷係統在神華某礦運行現場

神華集團某煤礦副井猴車采用我公司TS-G2101H係列猴車/無繩鋼絲繩自動探傷係統，創造了世界例猴車/無繩鋼絲繩在線自動監測係統的成功實際應用。該係統按照煤礦安標準設計，采用我公司的半閉合式探測體及磁化體可滿足不同類型尤其是抱索器不可拆卸猴車/無繩鋼絲繩的天候無人值守自動探傷監測要求，讓客戶麵、及時了解運行中猴車/無繩鋼絲繩的安狀況，保障生產安。

案例分析: 日常影響猴車鋼絲繩安運行的損傷隱患主要有：

磨損——鋼絲繩在使用過程中，其外周與繩槽、底板、擋繩器及抱索器等物體表麵接觸而引起的磨損為外部磨損，鋼絲繩載荷麵積將減小，外周表麵鋼絲將磨平，鋼絲繩破斷載荷及安係數隨之降低。

鏽蝕——鋼絲繩由於受淋水，潮濕和腐蝕性氣體、雜散電流等作用會出現應力集中，產生疲勞，金屬變脆，鋼絲繩抗彎扭強度和抗衝擊性能降低，鏽蝕是造成鋼絲繩斷裂的主要原因。

疲勞斷絲——鋼絲繩受交變載荷作用，往複經過滑輪或卷筒產生彎曲疲勞，韌性下降，終導致斷絲。

壓傷、硌傷——抱索器除可導致鋼絲繩使用過程中的外部磨損外，在更換或調整位置的安裝過程中也會造成對鋼絲繩不同程度的壓傷及硌傷，減弱鋼絲繩安係數；

其他——外物撞擊、扭結、跳出繩槽、超負荷等。

案例分析：

考察現場工況條件後經充分技術評估，確定該方案為在猴車驅動轉盤和井口之間靠近驅動轉盤的鋼結構上安裝套探傷監測裝置來進行非接觸式在線實時探測，不影響鋼絲繩自身的正常運行；整體結構設計為固定開口非接觸式，猴車的抱索器開合或不可開合均不影響正常檢測，同時設備檢修（如鋼絲繩換繩等）等狀況下，探測設備不用下線操作即可完成設備檢修。

探傷用傳感器前置裝置

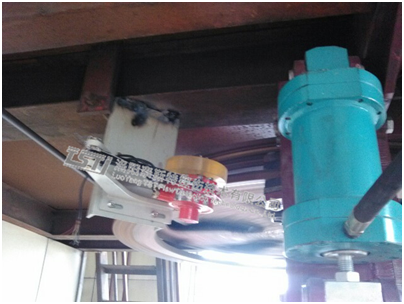

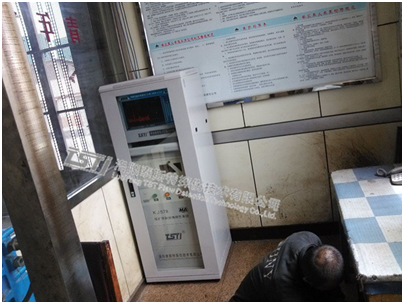

速度傳感器選擇接觸摩擦驅動轉盤進行安裝，對猴車設備正常運轉無任何影響。智能數據處理信息分站安裝於驅動轉盤上部鋼結構平台，通訊聯通附件（電纜、網線等）走橋架及線槽進入猴車控製室，係統主令控製站安裝於猴車控製室內，便於猴車操作人員通過顯示屏隨時，及時查看掌握檢測狀況，關注鋼絲繩運行過程中的損傷情況，以便在鋼絲繩出現異常聲光報警情況時及時停車檢查，避免發生鋼絲繩安事故；預留通信接口與調度中心相連，在調度中心可以查看實時監測數據；係統軟件通過接頭征確定探測起始位置和終止位置，確保探測結果的定位查驗。

探測信息經軟件後台運行分析後，鋼絲繩的損傷檢測結果會以百分比、數字化（損傷當量）的形式直觀的提供給客戶，再結合軟件分析以鋼絲繩接頭為征起始點來準確定位損傷點的相對位置，通過定量定位的損傷探測數據結果以及可定期統計整理打印的損傷探測報告，客戶可以清晰明了的掌握鋼絲繩當前的安狀態並及時完善規範鋼絲繩管理檔案。

同時結合公司三十多年的鋼絲繩探測經驗公式，探測結果可以相對準確的對損傷類型征做出定性判別（磨損、斷絲、鏽蝕、疲勞等），向客戶對鋼絲繩的維護保養提供參考和指導，協助客戶做好鋼絲繩的安工作。
